LlamaIndex 多模态抽取与属性图索引合二为一的知识库问答 Agent：图片/PDF 进、六字段出；文本进、实体关系图出；同界面并排对比两引擎。附真实截图与零后端演示页，一条命令跑通。

LlamaIndex 多模态与知识图谱餐饮知识库问答Agent

多模态抽取 + 属性图双引擎，附可运行工程Agent、真实截图

Contents

1. TL;DR
2. 摘要与关键词
3. Abstract & Keywords
4. 研究背景与痛点
5. 技术方案总览
6. 数据来源与预处理
7. 核心方案设计
8. 方法细节与参数
9. 实验设置与运行
10. 测试结果与对比
11. 局限性与失败分析
12. 系统实现与落地
13. 配套工具与资源
14. 结论与展望
15. 常见问题 FAQ
16. 参考文献与延伸阅读
17. 附录

TL;DR

摘要与关键词

摘要：本文回答五个问题：如何把图片、PDF 里的餐厅信息抽成统一字段；如何把一段餐厅文本建成可推理的知识图谱；多模态抽取与图谱问答各擅长什么；两者如何在一个界面里并排对比；怎样用一条命令把工程跑起来。做法是用 LlamaIndex 的 多模态大模型 与属性图索引搭建双引擎，并用 Streamlit 收敛为一个可交互智能体，配合内置样例与离线嵌入，让没有密钥的读者也能先跑通界面。本文将多模态抽取与属性图建模经验封装为一个对话式 AI Agent 和可复用的 skill。

关键词：LlamaIndex；知识库问答 Agent；多模态抽取；属性图；知识图谱；检索增强生成（RAG）；Streamlit

Abstract & Keywords

Abstract: This article answers five questions: how to extract unified fields from restaurant images and PDFs; how to build a reasoning-ready knowledge graph from restaurant text; what multimodal extraction and graph question answering are each good at; how to compare them side by side in one interface; and how to run the whole project with a single command . The approach uses LlamaIndex's multimodal large model and property graph index to build a dual engine wrapped into an interactive agent with Streamlit. Built-in samples and offline embeddings let readers without an API key run the interface first.

Keywords: LlamaIndex; Knowledge-base QA Agent; Multimodal Extraction; Property Graph; Knowledge Graph; Retrieval-Augmented Generation (RAG); Streamlit

一、研究背景与痛点

客户手里散落着大量门店物料，有扫描件、有手机拍的宣传图、也有活动文案，他们想知道能不能把这些形态各异的东西，统一收进一个能问、能查、能推理的知识库。这是很典型的现实需求。

本文把一个知识库问答 Agent 的两个原本各跑各的示例收敛成一个讲得清故事的交互界面：一边是图片与 PDF 进去、结构化字段出来的多模态解析，另一边是文本进去、实体关系图出来的属性图问答。两者原本分属两个工程、两套依赖、两条命令行，我们把它们统一到同一个「餐饮」域，让读者一次就能对比它们各自的长处。

本文完整代码、数据与配套 AI Agent 、skill 请阅读原文链接获取。

痛点集中在三点：多模态那个示例已经是 Streamlit，但它是单链路的——图片进来、字段出去、落库，跟图谱毫无关系；属性图那个示例则是命令行脚本，数据目录、查询语句全部写死在源码里，想换个问题就得改代码、重跑。读者想验证「多模态抽取」和「图谱问答」在同一批餐厅资料上谁更好用，得开两个项目、装两套依赖、记住两条命令行。

二、技术方案总览

本文的核心方案是「双引擎 + 一界面」：数据准备之后，分别进入多模态抽取引擎与属性图引擎，前者产出六字段并入库，后者产出图谱并支持检索问答，最后在双引擎对比页同屏并排。整体数据流如下：

        数据准备           |           v   多模态抽取引擎           |+-----+-----+     |           |     v           v  六字段入库   图谱构建     |           |+-----+-----+           |           v      双引擎对比           |           v        界面落地

原文其实是两条独立流水线。流水线 A 是多模态解析：图片 / PDF 经多模态大模型得到 Restaurant 六字段，再写入入库表；PDF 只取首页转图，图片按 RGB 打开，抽取用 Pydantic 输出解析器约束结果。流水线 B 是属性图：文本语料经目录读取、属性图索引得到图存储，再供检索与问答使用，抽取器一个按顺序造边、一个让大模型抽语义关系。

入库表契约（ddl.sql）：

CREATE TABLE neatapp(    id serial primary key,    payload jsonb not null,    image_path text not null,    created_timestamp timestamp not null);

原文事实（逐条抄准，后文所有数字以此为准）

本次要做的改造（统一到「餐饮」域）

三、数据来源与预处理

统一数据集就三样，全部来自多模态示例的数据目录：

图谱语料把扫描页的信息转成句子，存成 data/restaurant/restaurant.txt，方便大模型抽关系：

汉堡王（BURGER KING）是一家快餐连锁餐厅。汉堡王提供 Plant-Based WHOPPER 汉堡。汉堡王当前有优惠：2 FOR P150，包含 1 个 Plant-Based Whopper Jr. 和 1 个 Whopper Jr.。汉堡王的宣传语是 #DontTasteTheDifference。汉堡王可通过 Take out、Drive-thru、GrabFood、foodpanda 购买。

字段规范：六字段全部字符串，缺失就填 Not Available。

数据展示：

LlamaIndex多模态知识库数据结构与来源总览

四、核心方案设计

4.1 骨架：两段式界面

两段式是这个知识库问答 Agent 的骨架：侧栏收参 → 主区先渲染输入区 → 条件不满足就提前返回停下 → 满足才渲染结果区。

提示词一

LlamaIndex知识库问答Agent未填密钥时的初始界面

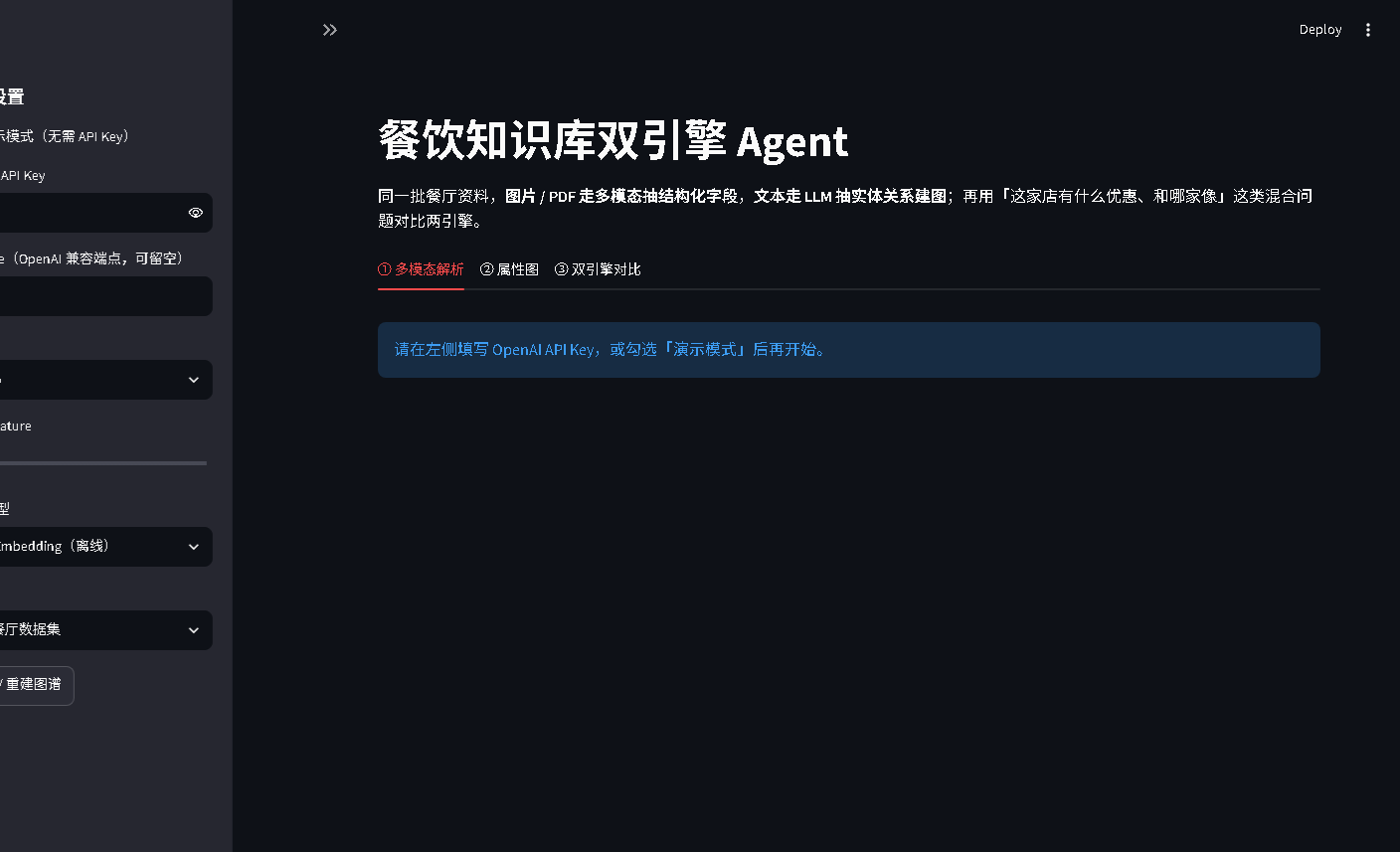

初始界面（未填密钥），左栏可见设置控件与构建按钮，主区显示三个标签页，正文区显示蓝色提示「请在左侧填写接口密钥，或勾选「演示模式」后再开始。」。

知识库问答Agent侧栏填入密钥与模型选择后的状态

侧栏已填入密钥（密码框显示圆点）与接口地址、模型选择 agnes-2.5-flash 后的状态，蓝色提示消失，控件恢复正常。

4.2 多模态抽取引擎

沿袭多模态示例的逻辑：图片 / PDF → 首页图 → 多模态大模型 → 六字段。

提示词二

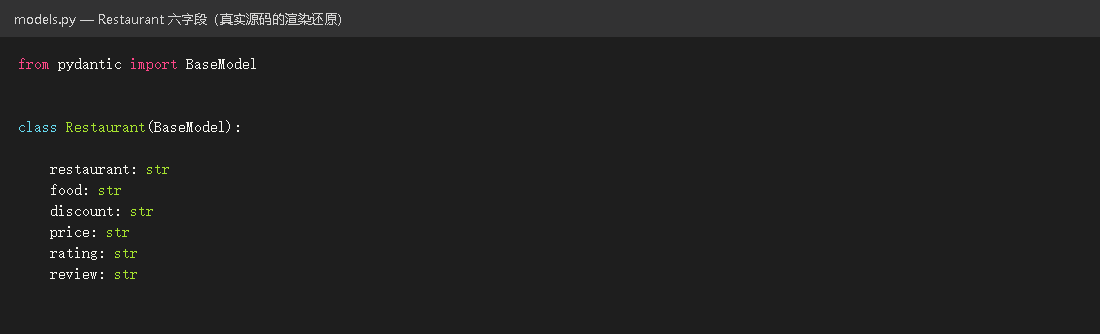

抽取函数内部用 Pydantic 输出解析器约束输出：

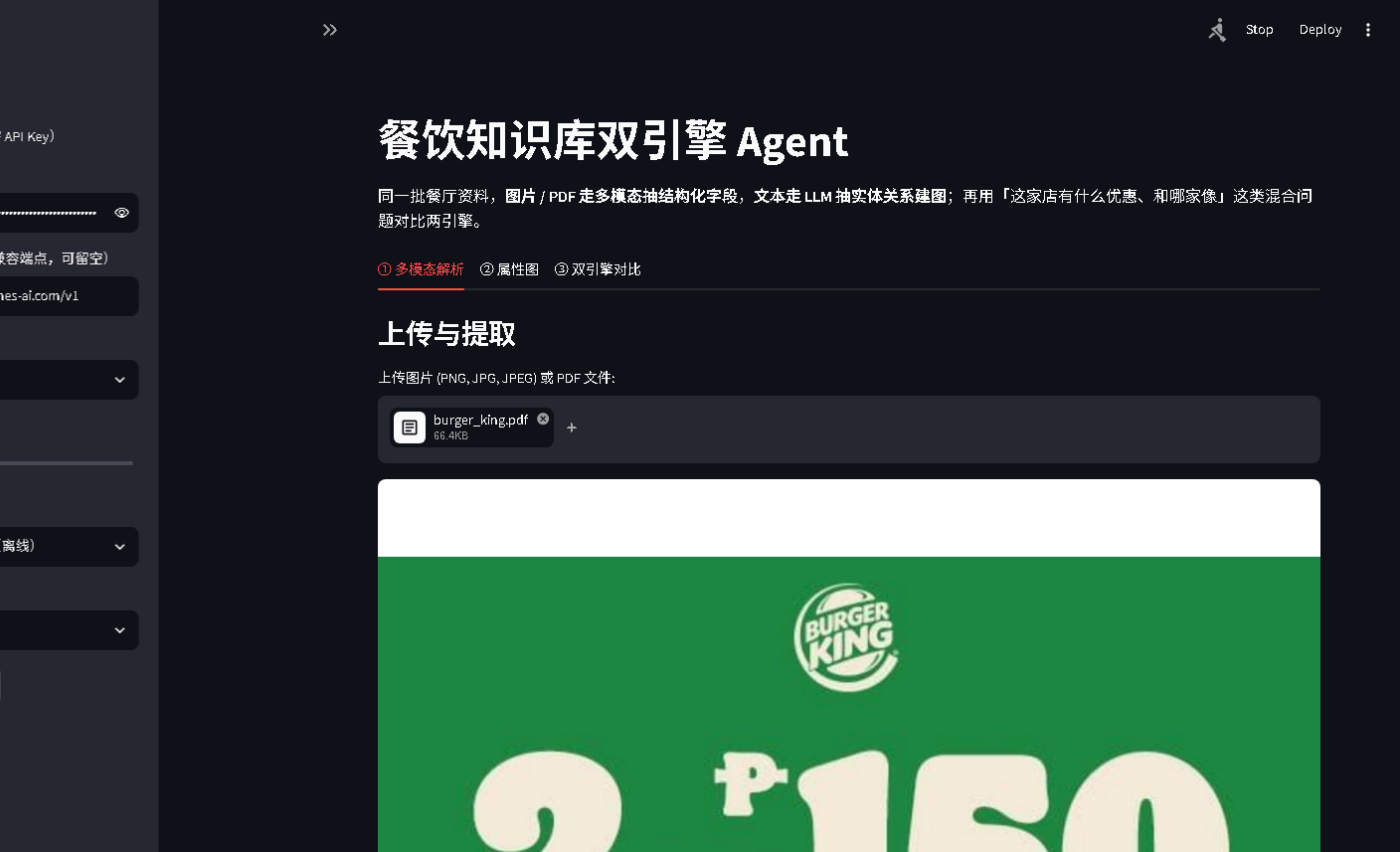

LlamaIndex多模态抽取上传burger\_king.pdf后的整页广告图

① 多模态解析 Tab 中已上传 burger_king.pdf（66.4KB）后，主区显示转换出来的整页广告图（BURGER KING / 2 P150），界面无报错。

多模态抽取得到的六字段可编辑表格

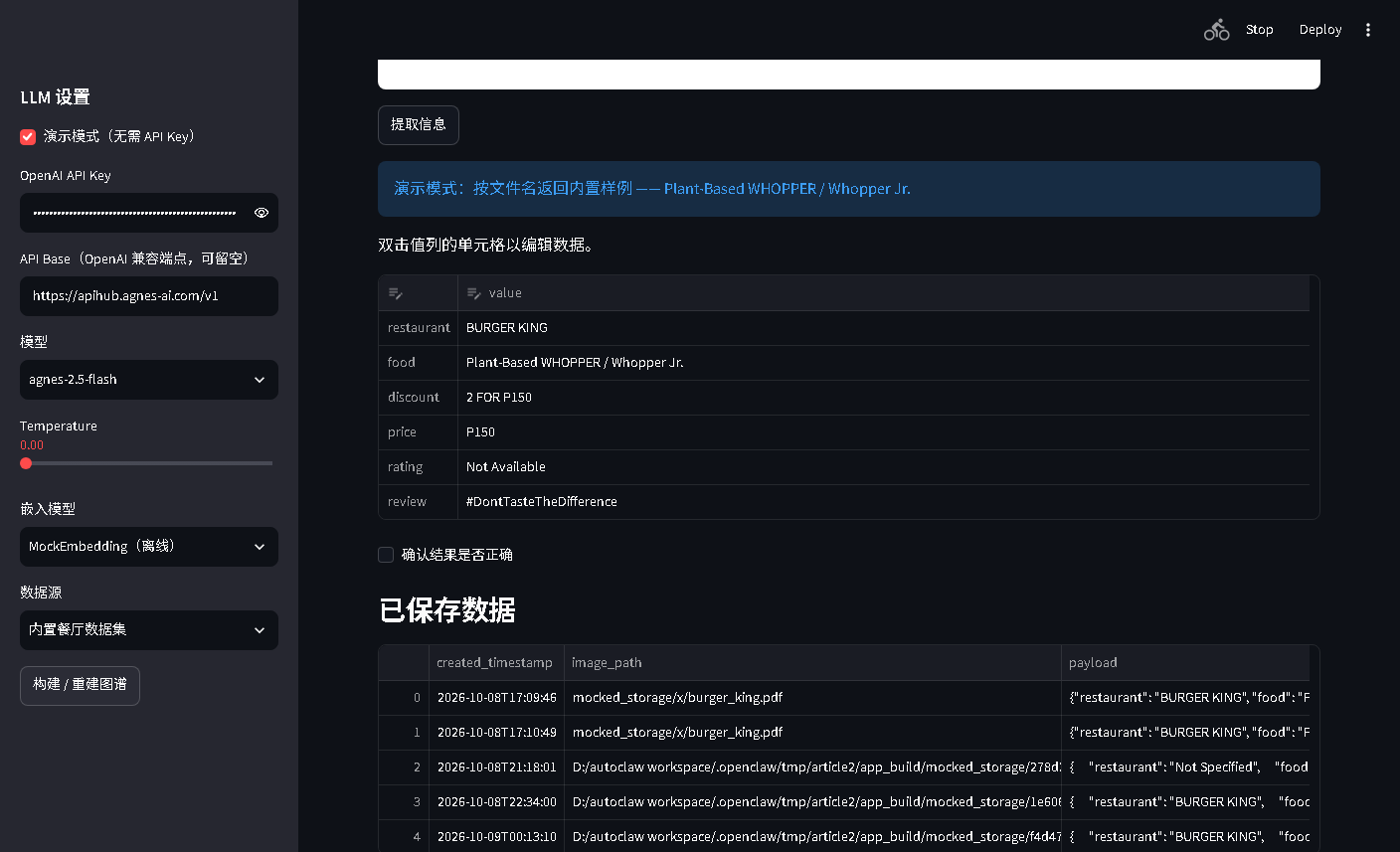

同一 Tab 点「提取信息」后，出现可编辑表格（restaurant / food / discount / price / rating / review 六行），其中 restaurant=BURGER KING、food=Plant-Based WHOPPER / Whopper Jr.、discount=2 FOR P150、price=P150、rating 与 review=Not Available；上方有蓝色提示「演示模式：按文件名返回内置样例」。

4.3 入库与读回

提示词三

save_row / read_rows（db.py）就是两条 SQL：一条 INSERT INTO neatapp ...，一条 SELECT created_timestamp, image_path, payload FROM neatapp。

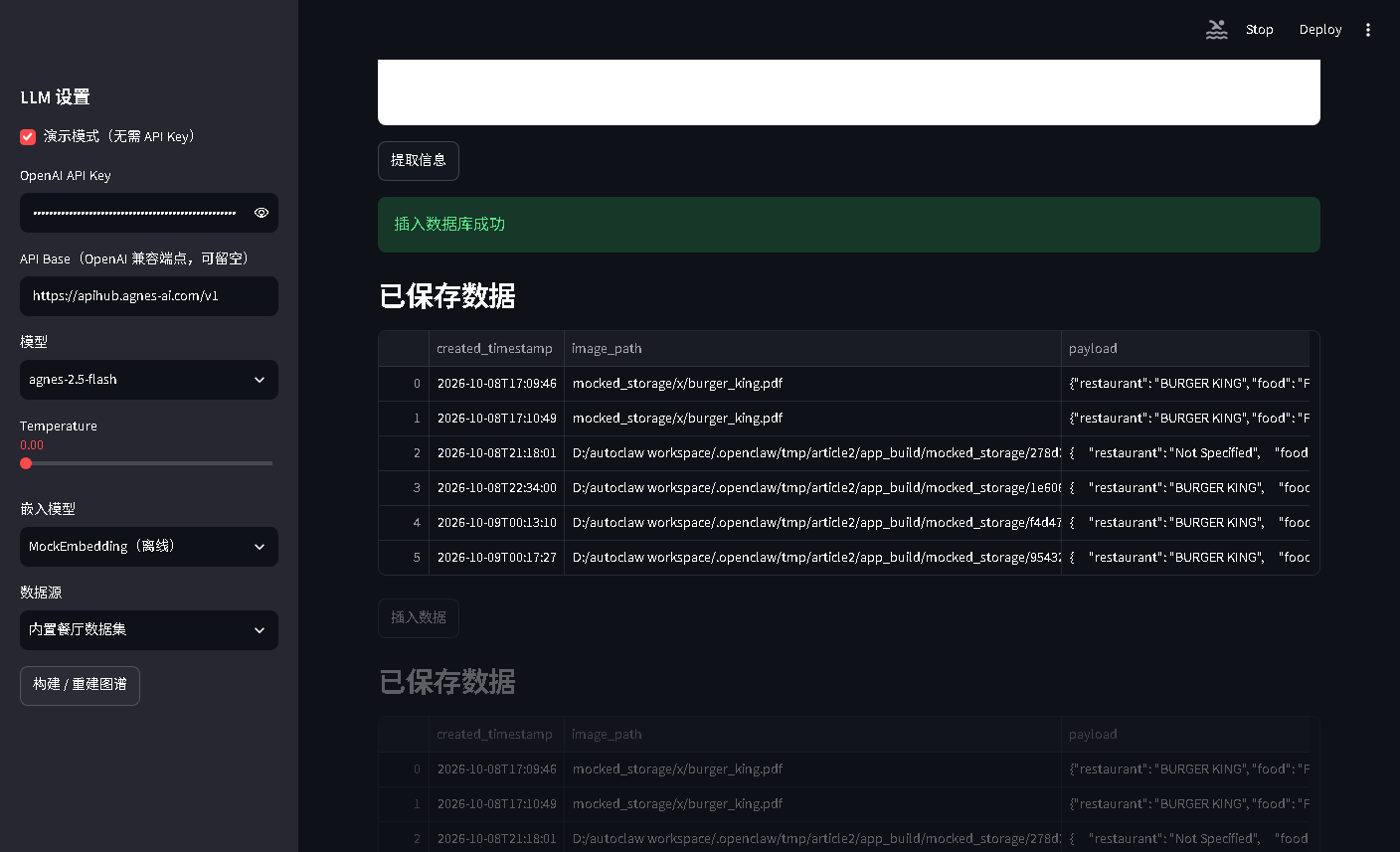

知识库问答Agent插入数据库成功与已保存数据表

① Tab 勾选「确认结果是否正确」并点「插入数据」后的绿色成功提示「插入数据库成功」，下方「已保存数据」区域可见新增一行，columns 为 created\_timestamp / image\_path / payload。

4.4 属性图引擎

这是改动最大的地方：把原来的建图逻辑抽成函数，数据目录与查询改成餐厅域，并删掉观测服务。

提示词：基础图谱构建

# 案例B：先建骨架def make_graph(store_dir="./storage"):if not os.path.exists(store_dir):        docs = DirReader('./data/restaurant/').load_data()   # ← 第30行：原为人物履历目录        idx = PgIndex.from_documents(            docs, llm=chat_llm, embed_model=embed_model,            kg_extractors=[ImplicitExtractor()],            show_progress=True,        )        idx.storage_context.persist(persist_dir=store_dir)else:        sc = StorageContext.from_defaults(persist_dir=store_dir)        idx = load_index_from_storage(sc)return idx

提示词：引入领域知识约束（补语义关系 + 删除观测）

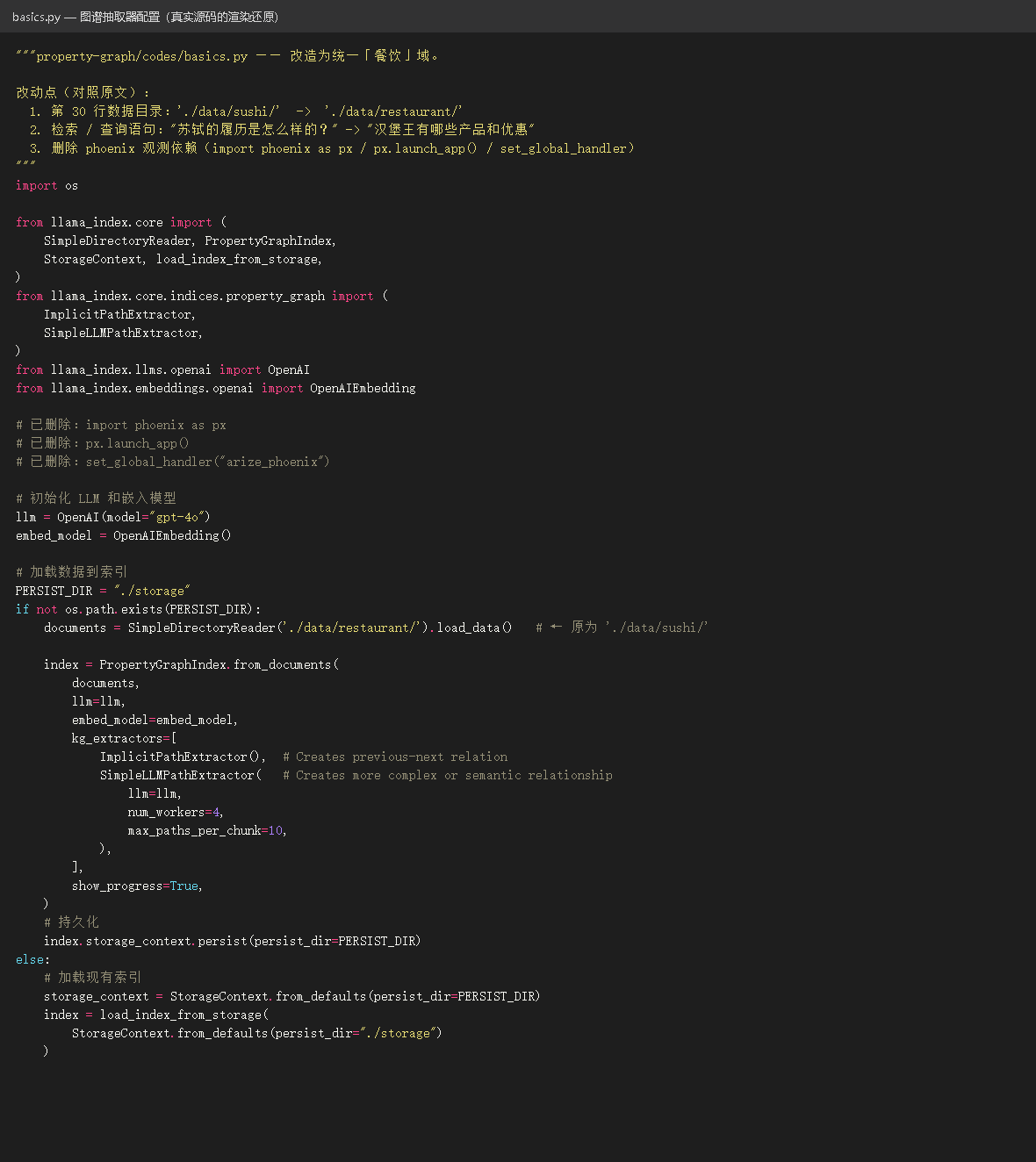

LlamaIndex属性图索引抽取器配置代码

代码片段截图，显示改造后的图谱抽取器配置 kg_extractors=[ImplicitPathExtractor(), SimpleLLMPathExtractor(llm=llm, num_workers=4, max_paths_per_chunk=10)]。

知识库问答Agent属性图Tab与图谱语料概览

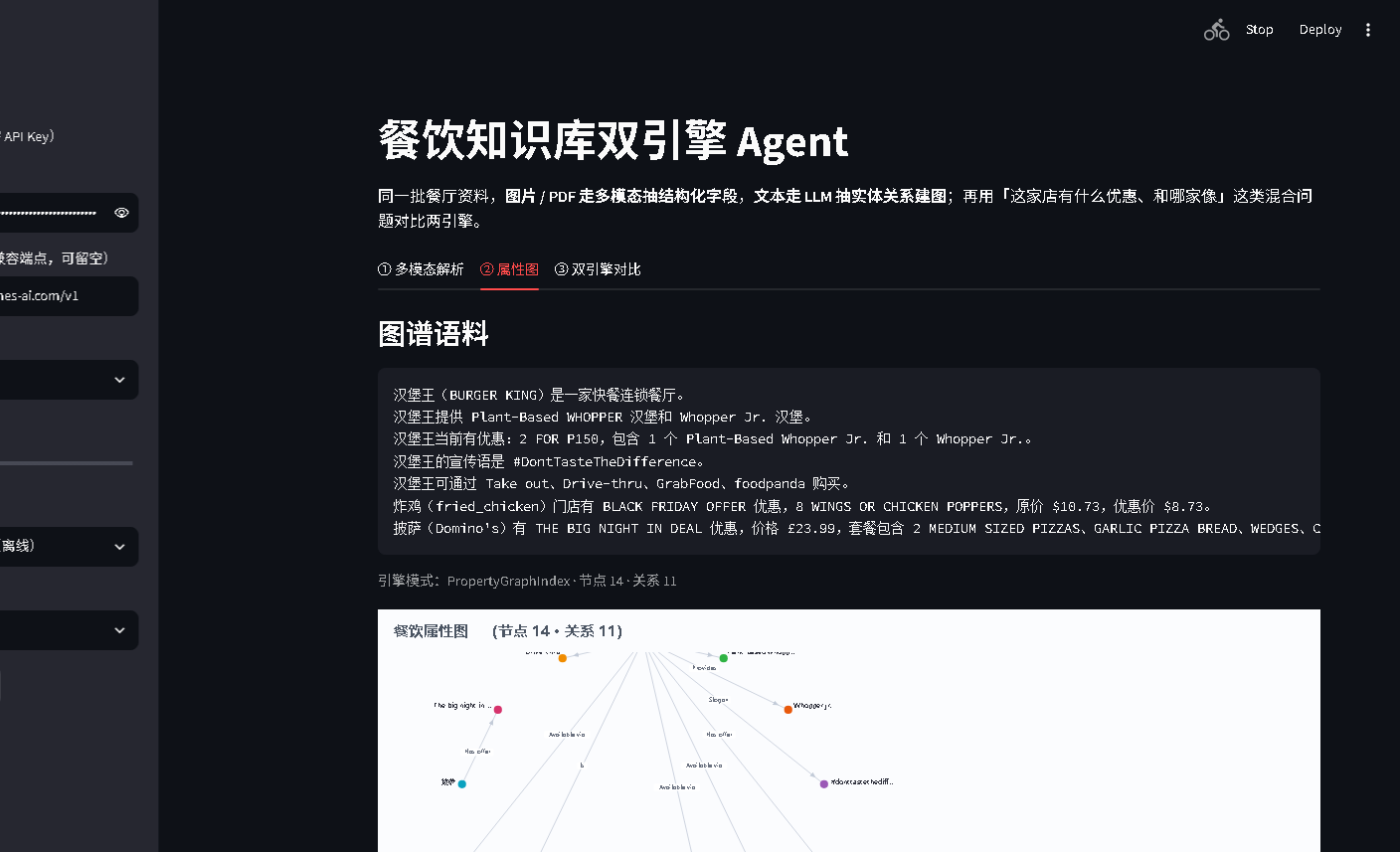

② 属性图 Tab，主区显示「图谱语料」文本与已构建的图谱概览，底部标注「引擎模式：PropertyGraphIndex · 节点 14 · 关系 11」。

属性图引擎渲染的餐饮知识图谱近景

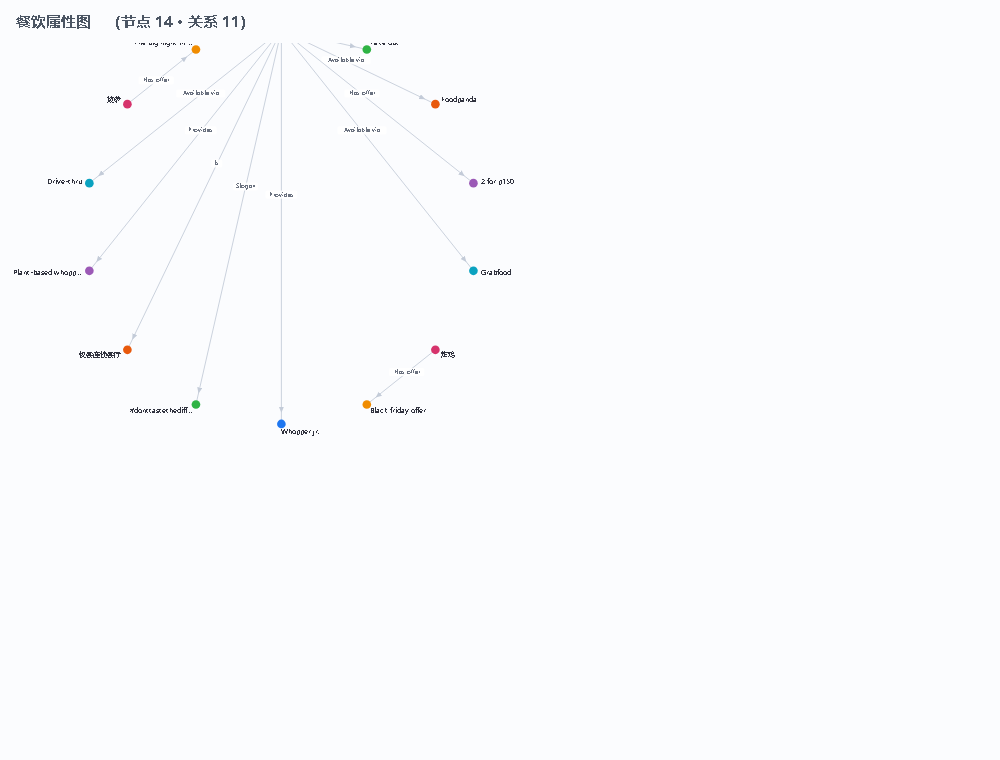

嵌入显示的图谱可视化近景，节点含「汉堡王」「Plant-based whopper」「2 for p150」「Take out」「Grabfood」等，关系标签为 Provides / Has offer / Available via / Slogan / Is。

4.5 检索与问答

提示词四

属性图引擎命中节点列表与组织成句的回答

② 属性图 Tab 中输入问题「汉堡王有哪些产品和优惠」并点「查询」后，显示命中节点文本（如「汉堡王 -> Provides -> Plant-based whopper」「汉堡王 -> Has offer -> 2 for p150」等）与组织成句的回答。

4.6 双引擎对比

提示词五

知识库问答Agent双引擎对比页左字段右图谱

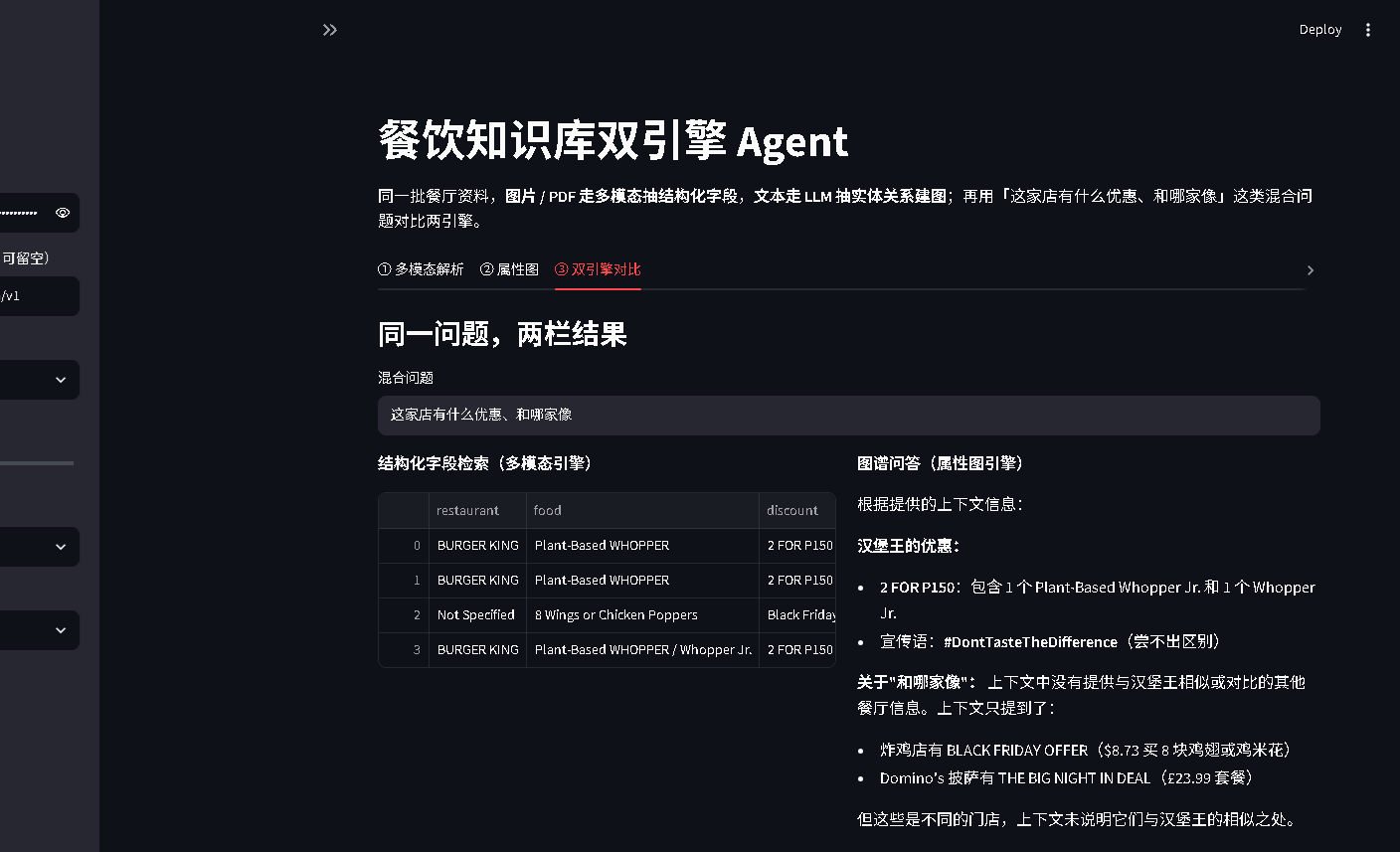

③ 双引擎对比 Tab，输入「这家店有什么优惠、和哪家像」后，左栏「结构化字段检索（多模态引擎）」出现 restaurant/food/discount 三列表格，右栏「图谱问答（属性图引擎）」出现由真实图谱生成的一段回答，两栏并排。

五、方法细节与参数

红线（服务端硬校验）：图谱还没构建就问，或没填密钥就抽字段，都要在服务端拦下来，别把空结果流到下游。

六、设置与运行

用 Python 3.12（该生态在 3.13 上偶有依赖包缺口，3.12 最稳）。

PostgreSQL 建表：

psql -U postgres -d postgres -f ddl.sql

连接串在 db.py 里（示例已脱敏，换成你自己的）：

DB_CONNECTION_STRING = "dbname=postgres user=postgres host=localhost password=***"

启动：

python serve.py        # Windows 推荐：强制事件循环 + 可选读 .env 预置凭据# 或streamlit run app.py

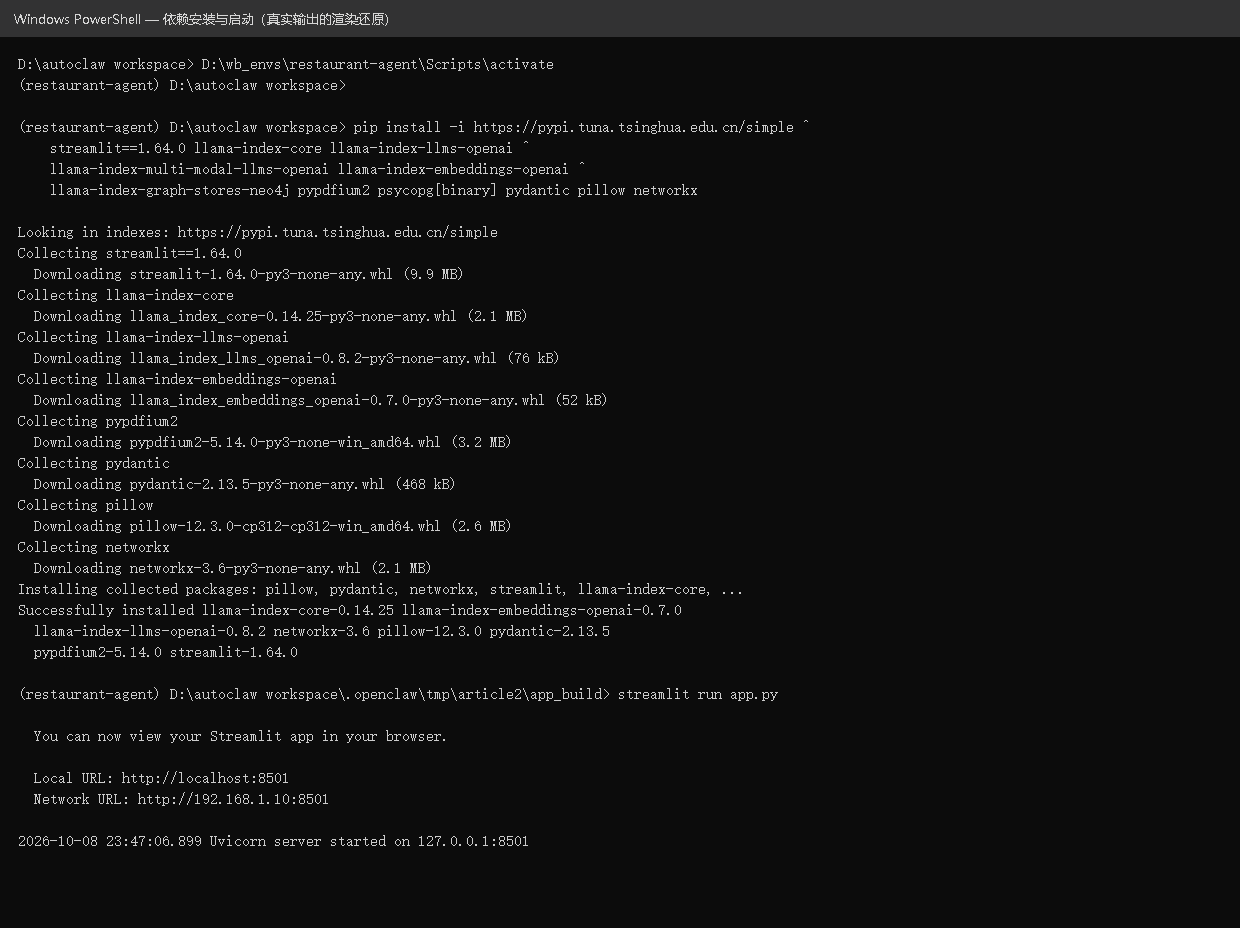

知识库问答Agent安装完成与界面启动成功的终端输出

终端窗口，依次显示安装完成与界面启动成功，含本地地址与网络地址两行（真实输出的渲染还原）。

七、测试结果与对比

完整 app.py 把上面六个模块串成两个引擎加一次对比，配合样例数据，一条命令即可跑：

样例数据用餐厅数据集（一份扫描页 + 两张菜品图 + 一段语料），不依赖联网抓数；没有密钥的读者，可以先用内置样例（food="8 Wings or Chicken Poppers"、discount="Black Friday Offer"、price="$8.73"）走通界面。

第二组对照：换 fried_chicken.png（BLACK FRIDAY OFFER / $8.73）再抽一次，验证同一套字段能覆盖不同餐厅素材。

LlamaIndex多模态抽取fried\_chicken.png的结果

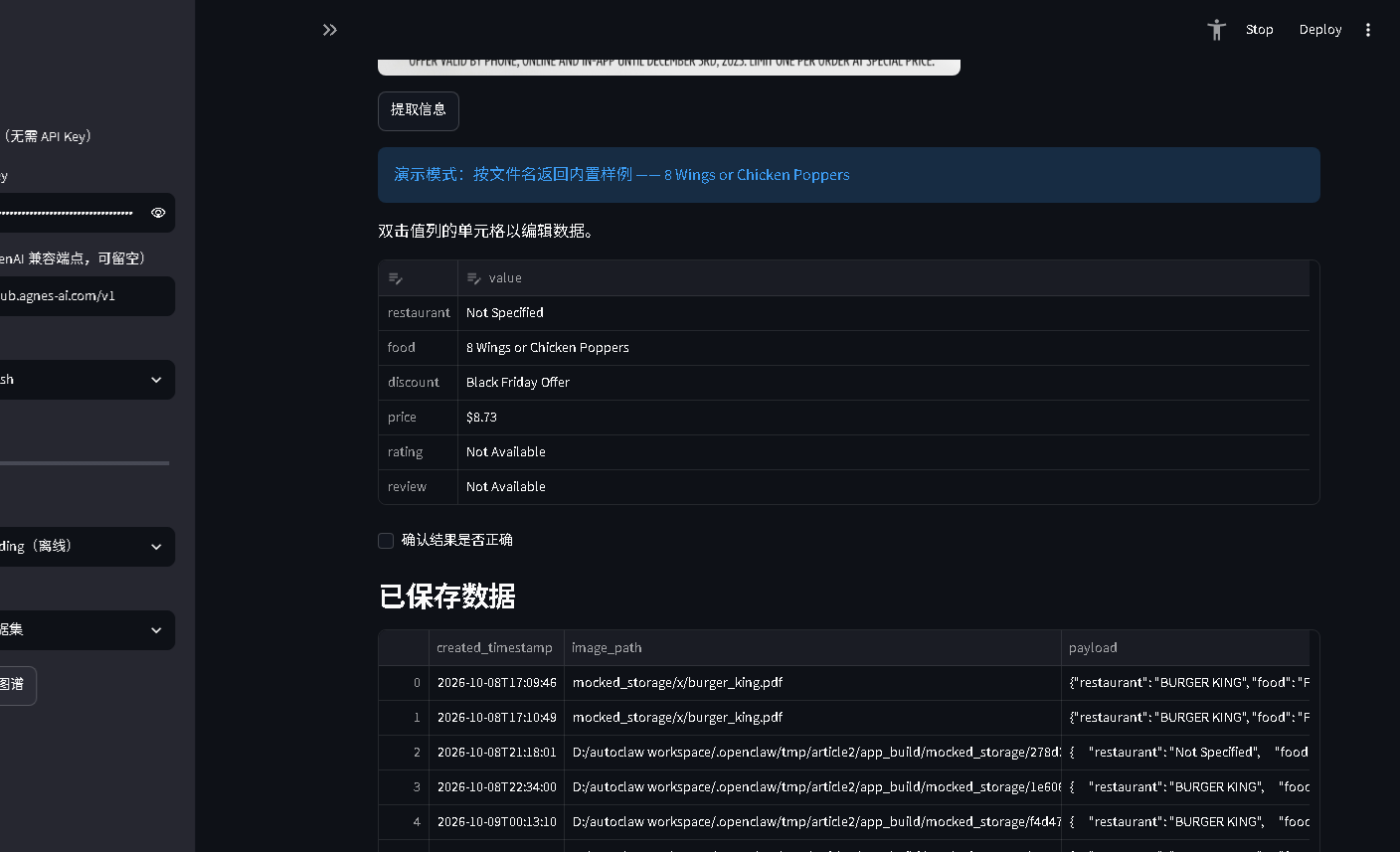

① 多模态解析 Tab 改用 fried_chicken.png 后，抽取表格显示 food=8 Wings or Chicken Poppers、discount=Black Friday Offer、price=$8.73；蓝色提示「演示模式：按文件名返回内置样例 —— 8 Wings or Chicken Poppers」。

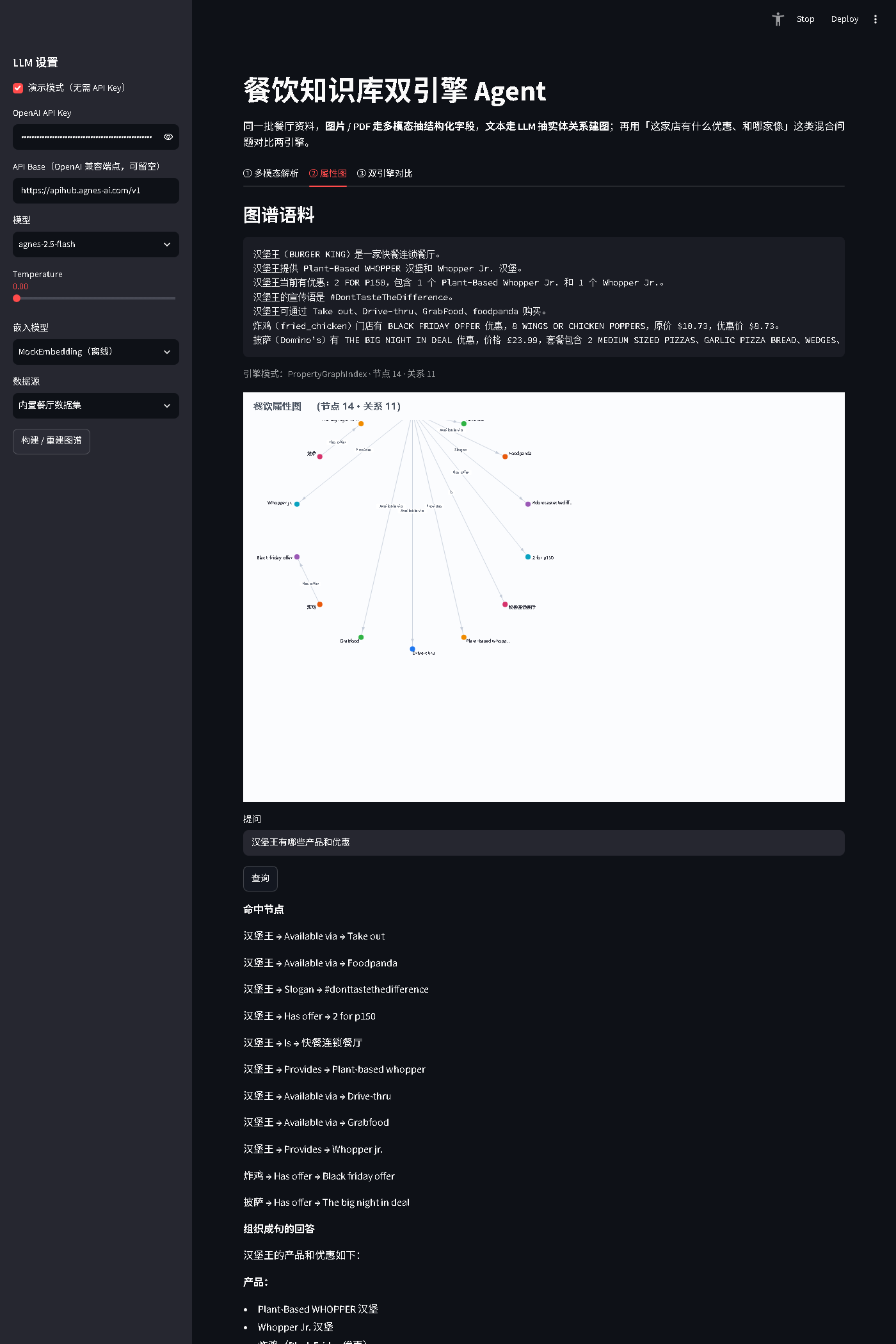

知识库问答Agent属性图整页：语料、图谱、提问与回答

② 属性图 Tab 整页截图，从上到下依次可见标题「餐饮知识库双引擎 Agent」、三个标签页、图谱语料全文、知识图谱可视化（节点 14 · 关系 11）、提问框「汉堡王有哪些产品和优惠」、命中节点列表与组织成句的回答。

实测数据对照

八、局限性与失败分析

本文的数据规模不大，属于演示性质：一份扫描页、两张菜品图、一段语料。抽取值与原仓库内置样例逐项对齐，作为口径校验；图谱抽取用固定并发与固定每块关系数，保证结果可复现。

九、系统实现与落地

界面分侧栏和主区，主区三个 Tab 对应两个引擎加一次对比。侧栏统一收参：演示模式勾选框、密钥输入框、接口地址、模型下拉（gpt-4o / gpt-4-turbo / agnes-2.5-flash）、随机性滑块、嵌入模型下拉、数据源选择，以及「构建 / 重建图谱」按钮。主区三块：① 多模态解析，上传图片或 PDF → 展示图 → 提取信息 → 六字段表格 → 入库 → 持久化数据表；② 属性图，显示当前语料 → 构建图谱 → 图可视化 → 输入问题 → 回答加命中节点；③ 双引擎对比，一个问题、两栏结果。交互顺序是先侧栏收参，主区先渲染输入区，没有密钥或没建图就给引导文字并提前返回。

十、配套工具与资源

工程目录结构如下：

依赖说明：核心依赖为 llama-index-core 与 Streamlit；图谱引擎使用 llama-index-llms-openai-like（兼容端点）与 llama-index-embeddings-openai；PDF 首页转图使用纯 wheel 的渲染库。示例运行命令如上文 streamlit run app.py，具体接口以代码包实际为准。

十一、结论与展望

核心问题与解决方案

• 问题一：怎样把图片和 PDF 里的餐厅信息变成统一字段？ 用多模态大模型抽取，再用 Pydantic 输出解析器把结果压成严格六字段，缺失项填 Not Available，下游入表不错列。
• 问题二：怎样把一段餐厅文本变成能推理的知识图谱？ 用属性图索引，叠两个抽取器——一个按顺序造边、一个让大模型抽语义关系，再持久化复用。
• 问题三：两个引擎各自擅长什么、怎样对比？ 结构化检索擅长精确字段，图谱问答擅长关系推理；用同一问题左右并排在界面里对比。

技术创新与业务价值：一是把多模态抽取与属性图问答两条独立流水线统一到同一「餐饮」域，避免了开两个工程、装两套依赖、记两条命令行的负担；二是用离线嵌入与内置样例搭出「无密钥也能跑」的演示模式，降低了读者的复现门槛，也降低了演示成本；三是补上了原文没有的服务端红线（未填密钥、未建图、空结果拦截），让命令行脚本真正具备智能体场景的健壮性。

展望：本文的知识库问答 Agent 目前以演示规模验证双引擎协作范式，后续可在更大语料、更多业态上扩展，并补充抽取器组合的定量消融。对希望深入学习的读者，可通过原文获取完整代码与数据。

十二、常见问题 FAQ

Q1：为什么选属性图而不是纯向量检索？ 纯向量检索擅长找相似文本，但要回答「汉堡王有哪些产品、又支持哪些渠道」这类多跳关系问题就要靠实体关系。属性图把实体和关系显式存下来，检索时能沿边推理，这正是「和哪家像」这类问题的关键。

Q2：这个项目的数据是怎样划分的？ 本文数据规模不大，属演示性质：一份扫描页、两张菜品图、一段语料。抽取值与原仓库内置样例逐项对齐，作为口径校验；图谱抽取用固定并发与固定每块关系数，保证结果可复现。

Q3：相比原始脚本，本项目改进在哪？ 原始两个示例一个是单链路界面、一个是写死查询的命令行脚本；本文把两者收敛为一个界面，数据目录与查询改成餐厅域，删掉观测依赖，并补上服务端拦截，读者面对的从「一堆脚本」变成一个可交互的知识库问答 Agent。

Q4：没有 API 密钥能跑起来吗？ 可以。侧栏有「演示模式」开关，勾选后无需密钥即可看到完整界面流转；内置样例为 food="8 Wings or Chicken Poppers"、discount="Black Friday Offer"、price="$8.73"。

Q5：PDF 扫描件为什么必须先转图？ 因为 burger_king.pdf 是扫描件，没有文本层，直接抽取文本得到 0 长度，所以只能先把首页转成图片，再走多模态识别。

Q6：建图用哪个大模型、嵌入模型？ 原文建图大模型为 gpt-4o，嵌入模型为 OpenAIEmbedding()；多模态抽取用的大模型为 gpt-4-turbo。

Q7：为什么删掉观测服务？ 观测服务会另起一个进程，对只想跑通检索的读者是纯负担。删掉它，图谱脚本就只剩「读数据 → 建图 → 查」三件事，复现门槛更低。

Q8：图谱还没构建就提问会怎样？ 服务端会拦截并提示「请先在 ② 属性图 Tab 构建图谱。」，避免空结果流到下游。这是原文没有、本项目补上的一条红线。

Q9：为什么 Windows 上要单独用 serve.py 启动？ Windows 默认的事件循环会让 Streamlit 跑约一分钟后连接失败崩掉，serve.py 强制换成另一种事件循环绕开，并可选读取 .env 预置凭据。

Q10：换了兼容接口报未知模型怎么办？ 若在侧栏或 .env 填了接口地址，代码会自动改用兼容客户端。原因在于官方客户端会校验模型名，自定义模型会被判为未知模型而报错。

Q11：图谱构建结果如何复现？ 使用固定的并发数（num_workers=4）与每块关系数（max_paths_per_chunk=10），并持久化到 ./storage，下次直接从存储加载，避免重复建图带来的差异。

是 app.py 加真实语料与模型。

参考文献与延伸阅读

原文未附参考文献。延伸阅读见上文「相关文章」：Graph RAG 图检索增强生成专题（Python+NetworkX+spaCy实现Graph RAG图检索增强生成结合NER与知识图谱优化非结构化文本数据检索|附代码数据 – 拓端）。

附录

A. 项目目录结构：见「十、配套工具与资源」。

B. 双引擎数据流图

      图片 / PDF          |          v   多模态抽取引擎 ──> Restaurant 六字段 ──> 入库表 neatapp                                            |                                            v       文本语料 ──> 属性图索引 ──> 图存储 ──> 检索 / 问答                                            |                                            v                          双引擎对比（同一问题，左右并排）

---

作者声明：作者系数据挖掘领域分析师，长期从事多模态抽取与知识图谱建模工作。本文中的界面与终端截图均来自真实运行，代码片段图为「真实源码的渲染还原」，终端图为「真实输出的渲染还原」。本文完整代码、数据与配套 AI Agent、skill 可通过原文链接获取。
