如何在R语言中建立六边形矩阵热图heatmap可视化

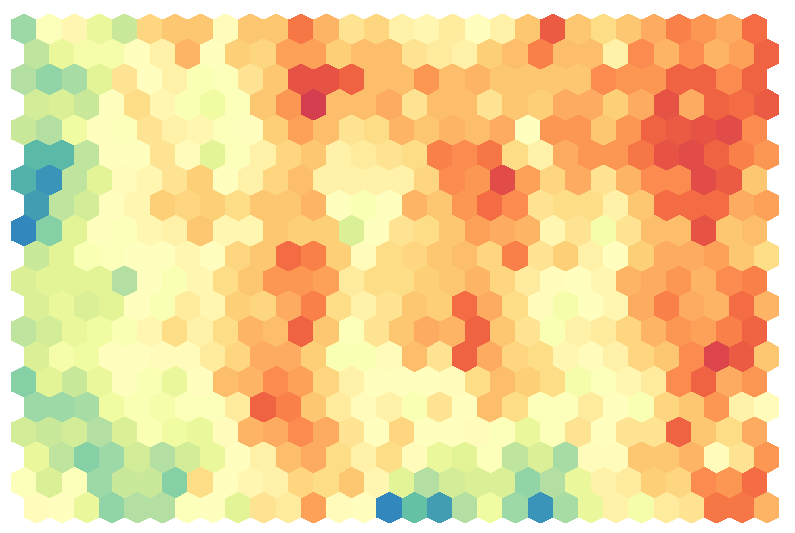

这是一个六边形热图可视化程序，主要用到的知识RColorBrewer，fields,也就是R中的可视化绘图库。

由Kaizong Ye，Weilong Zhang撰写

本文希望SOM的结果以六边形热图可视化。让我向您展示如何在R中创建六边形热图！

您必须根据自组织神经网络（SOM）的结果来创建自己的变量。输入变量 Heatmap_Matrix 变量是一个矩阵，可以作为热图的数字表示。

可下载资源

因此，矩阵具有与SOM映射相同的行数和与SOM映射相同的列数，并且热图中的每个值表示一个六边形的值。

热图的作用主要是2个：1是对实验数据进行质制和差异数据的展现。例如每个小方格表示每个基因，其颜色表示该基因表达量大小，表达量越大颜色越深（红色为上调，绿色为下调）。每行表示每个基因在不同样本中的表达量情况，每列表示每个样品中所有基因的表达量情况。

在文章中，热图通常有两大作用：数据质量控制和直观展示重点研究对象的差异变化情况。

如何使用R软件和ggplot2包可视化相关矩阵。

1. 数据准备

以下示例中mtcars的数据被使用。

mydata <- mtcars[, c(1,3,4,5,6,7)]head(mydata)12

输出结果如下：

                   mpg disp  hp drat    wt  qsecMazda RX4         21.0  160 110 3.90 2.620 16.46Mazda RX4 Wag     21.0  160 110 3.90 2.875 17.02Datsun 710        22.8  108  93 3.85 2.320 18.61Hornet 4 Drive    21.4  258 110 3.08 3.215 19.44Hornet Sportabout 18.7  360 175 3.15 3.440 17.02Valiant           18.1  225 105 2.76 3.460 20.221234567

2. 计算相关矩阵

可以使用R语言中的cor()函数创建相关矩阵：

cormat <- round(cor(mydata),2)head(cormat)12

输出结果如下：

       mpg  disp    hp  drat    wt  qsecmpg   1.00 -0.85 -0.78  0.68 -0.87  0.42disp -0.85  1.00  0.79 -0.71  0.89 -0.43hp   -0.78  0.79  1.00 -0.45  0.66 -0.71drat  0.68 -0.71 -0.45  1.00 -0.71  0.09wt   -0.87  0.89  0.66 -0.71  1.00 -0.17qsec  0.42 -0.43 -0.71  0.09 -0.17  1.001234567

3. 使用ggplot2创建相关矩阵的热图

使用reshape2包中的melt()函数将数据“融合”：

library(reshape2)melted_cormat <- melt(cormat)head(melted_cormat)123

输出结果：

  Var1 Var2 value1  mpg  mpg  1.002 disp  mpg -0.853   hp  mpg -0.784 drat  mpg  0.685   wt  mpg -0.876 qsec  mpg  0.421234567

ggplot2包中的geom_tile()函数可用于可视化相关矩阵：

library(ggplot2)ggplot(data = melted_cormat, aes(x=Var1, y=Var2, fill=value)) +   geom_tile()123

输出结果：

默认的绘图很不美观，将在下一节中看到如何更改热图的外观。

这里 [1,1] 将成为左下节点（第一行，第一列），[1,2] 将成为右侧的节点，将成为 [2,1] 第二行中左侧的第一个节点，依此类推。

因此，从视觉上看，顺序从左下到右上，而在矩阵中，则从左上到右下。

您必须根据自组织神经网络（SOM）的结果来创建自己的变量。

课程

R语言数据分析挖掘必知必会

从数据获取和清理开始，有目的的进行探索性分析与可视化。让数据从生涩的资料，摇身成为有温度的故事。

立即参加 ➜

输入变量 Heatmap_Matrix 变量是一个矩阵，可以作为热图的数字表示。

因此，矩阵具有与SOM映射相同的行数和与SOM映射相同的列数，并且热图中的每个值表示一个六边形的值。这里 [1,1] 将成为左下节点（第一行，第一列），[1,2] 将成为右侧的节点，将成为 [2,1] 第二行中左侧的第一个节点，依此类推。因此，从视觉上看，顺序从左下到右上，而在矩阵中，则从左上到右下。


library(RColorBrewer) #使用brewer.pal
library(fields) #使用designer.colors

#为每个六角形创建多边形的功能

#从一个矩阵开始，该矩阵将作为您的热图的数字表示形式，称为Heatmap_Matrix


x <- as.vector(map_Matrix)
#此矩阵具有与SOM映射相同的行数和与SOM映射相同的列数，并且热图中的每个值表示一个六边形的值


#在这里[1,1]将成为左下节点（第一行，第一列），[1,2]将成为右节点[2,1]将成为第二行左侧的第一个节点


#因此，从视觉上看，可以从左下到右上工作



#SOM的行数和列数


Rows <- dim(map_Matrix)[1]
Columns <- dim(map_Matrix)[2]
