全文脉络

        园区流量采集
           |
           v
   边缘层轻量处置(≤30ms)
           |
     +-----+-----+
     |           |
     v           v
  本地告警     上传摘要至云端
                |
                v
      云端深度建模与调度(≤100ms)
                |
     +-----+----+-----+
     |     |    |     |
     v     v    v     v
  iForest XGBoost Autoencoder 调度算法
     |     |    |     |
     +-----+----+-----+
           |
           v
     检测-告警-调度-处置闭环
           |
           v
     3D可视化与自愈

核心创新点

边缘-云端协同架构

本项目打破传统流量监控单一架构局限，创新构建”边缘感知-云端决策-协同自愈”三层架构，融合边缘计算、云原生、AI 建模与数字孪生技术，实现城域园区流量实时监控、智能攻击检测与动态调度。

边缘层：实时采集与轻量处置，筑牢低延迟第一道防线

边缘节点部署于园区各楼宇、核心网络设备终端，承担”前端数据采集+轻量级实时处置”双重职能，聚焦低延迟响应：

• 流量采集：部署轻量化数据采集代理，实时捕获园区各建筑、链路的网络流量数据（带宽利用率、数据包大小、连接数等），本地完成基础数据清洗与格式标准化，降低云端传输压力；
• 轻量检测：嵌入裁剪版 iForest 无监督模型，针对 DoS、端口扫描等高频简单攻击实时识别，实现本地告警、快速响应，避免攻击扩散；
• 本地交互：与前端 3D 可视化终端联动，实时推送本地流量数据，支撑鼠标悬停建筑显示流量汇总、带宽利用率等交互功能。

云端层：全局调度与深度建模，实现智能决策升级

云端部署于云服务器，承担”深度分析+全局调度+模型迭代”核心职能，构建智能决策中枢：

• 深度建模与服务化：基于 Hadoop、Hive、Spark 构建离线批处理平台，对 CICIDS 数据集做深度特征工程（动态类别权重调整、分层抽样），训练融合 iForest、XGBoost、Autoencoder 的混合增强对偶检测引擎，通过 FastAPI 部署为标准化接口；
• 实时流中枢调度：基于 Kafka + Flink 构建云原生实时流处理中枢，接收边缘上传的轻量化数据，调用 AI 模型完成复杂、未知攻击深度检测，实现”边缘轻检测+云端深分析”双重校验；
• 全局智能调度：检测到流量爆满、网络攻击时，基于全局流量态势，通过负载均衡+最短路径融合算法生成最优调度方案，下发至边缘节点及园区网络设备；
• 模型迭代与数据管理：构建流量数据湖/数据仓，存储历史流量数据与攻击样本，定期完成模型迭代并下发至边缘节点，实现”云端迭代、边缘落地”持续升级。

协同联动机制：实现边缘与云端无缝闭环

边缘与云端通过加密通信协议实时联动，形成分层处置、全局协同的闭环体系：

1. 边缘节点采集流量数据，完成轻量清洗与简单攻击检测，上传”正常流量摘要+异常流量详情”至云端，降低传输压力；
2. 云端通过 Flink 实时流模块调用 AI 模型，完成复杂、未知攻击深度检测，结合全局流量态势生成调度决策；
3. 云端下发调度指令与模型更新包至边缘节点，边缘执行调度并更新本地模型，同步反馈执行结果，形成双向联动；
4. 极端场景下（边缘宕机、网络中断），云端接管核心监控与调度，边缘恢复后自动同步数据，保障系统高可用性。

边缘-云端分层对比

项目背景与行业痛点

项目背景

随着数字城市建设进入深水区，城域/园区网络规模持续扩容，流量数据呈指数级爆发增长，网络安全已成为制约城市数字化转型的核心瓶颈。据 2024 年行业权威数据显示，全球城域网络流量年均增速达 38%，我国园区级网络攻击事件同比激增 42%，流量爆满引发的网络瘫痪、未知攻击导致的信息泄露等安全事件频发，严重影响政务办公、企业运营、民生服务等关键领域。”智流卫”城域实时流量监控安全平台应运而生，创新构建边缘-云端协同架构，全面提升城域网络流量监控的安全性、实时性与智能化水平，深度契合国家网络安全战略要求。

行业痛点

• 响应滞后：传统监控采用单一云端处理模式，数据传输与分析耗时久，无法实现毫秒级攻击检测与流量预警；
• 算力不均：单一架构无法实现算力分层分配，云端资源浪费严重，边缘终端算力不足，难以支撑本地实时处置；
• 检测精度不足：现有技术多依赖浅层流量特征提取与单一模型检测，无法深入捕捉网络攻击与流量爆满的复杂模式，漏检率、误报率居高不下；
• 可视化薄弱：缺乏直观的 3D 动态可视化与调度演示工具，流量分布、攻击链路、调度过程难以清晰还原；
• 防御被动：现有监控系统的防御方案缺乏自适应能力，面对动态变体攻击、跨区域流量冲击时表现滞后。

产品设计思路

本项目以”解决行业痛点、提升运维效率”为核心，构建”数据处理-特征提取-可视化展示-智能防御-动态调度”的全流程一体化体系，依托边缘-云端协同架构实现”边缘轻处置+云端深决策”。

核心设计原则

• 低延迟：边缘层轻量化处置，实现毫秒级数据采集与攻击检测；
• 高智能：云端深度建模与全局调度，结合多模型集成检测，提升攻击识别精度与调度合理性；
• 高可用：边缘-云端协同自愈机制，极端场景下云端接管，保障系统稳定运行；
• 可复现：全链路容器化部署，操作步骤标准化；
• 可视化：3D 动态可视化呈现，凸显交互性与直观性。

核心技术路径

1. 批流协同数据处理：结合 Hadoop、Hive、Spark 离线批处理与 Kafka、Flink 实时流处理，云端完成历史流量深度分析，边缘完成实时流量快速采集；
2. 深层次特征分析：在大数据特征工程基础上，通过高阶特征提取（如 t-SNE、K-means）与二次特征筛选，结合动态类别权重调整、分层抽样，深度捕捉网络攻击与流量爆满的复杂模式；
3. 多模型集成检测：构建融合 iForest（无监督）、XGBoost（有监督）、Autoencoder（深度学习）的混合增强对偶检测引擎，兼顾已知攻击识别与未知攻击预警，解决数据不平衡问题；
4. 可解释可视化分析：构建 3D 园区可视化与动态热力图展示体系，结合实时图表，直观呈现流量分布、攻击链路与调度过程；
5. 智能自适应调度：基于负载均衡+最短路径融合算法，实现流量爆满、网络攻击时的自动调度，形成”检测-告警-调度-处置”全闭环。

Python TensorFlow的CNN-LSTM-GRU集成模型在边缘物联网数据IoT电动汽车充电站入侵检测应用

本文提出基于 Python TensorFlow/Keras 的 CNN-LSTM-GRU 集成深度学习模型，用于边缘物联网环境下电动汽车充电站的网络安全入侵检测，基于 Edge-IIoTset 真实数据集训练测试，融合 CNN 空间特征与 LSTM、GRU 时序特征，在二分类任务中准确率达 100%、十五分类细分威胁识别中准确率 96.90%，与本文“边缘轻处置+云端深决策”的攻击检测思路高度互补。

探索观点

成果展示及描述

本系统通过完整的可视化分析平台，全面呈现基于实时流与深度学习的城域实时流量监控安全平台核心成果，系统架构清晰可追溯、技术链路完整可复现，前端采用 Vue + Three.js + Echarts 技术栈，后端依托 PySpark + TensorFlow + Flink 搭建高效的数据处理与 AI 建模体系。

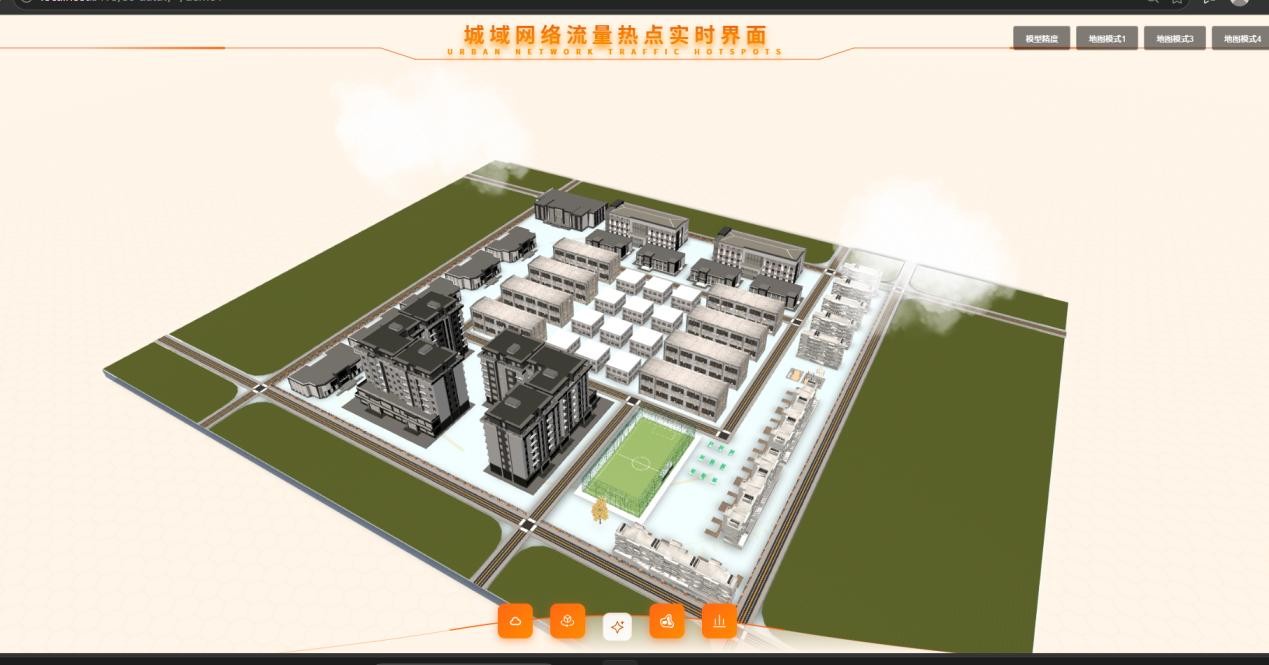

图 2 系统整体界面展示图

（系统整体界面包含 3D 园区可视化主界面、热力图界面、调度界面的整合展示，标注核心功能模块，界面布局整洁、配色统一，突出科技感与专业性。）

阅读原文进群获取完整内容及更多AI见解、行业洞察，与900+行业人士交流成长。

3D 可视化与调度展示

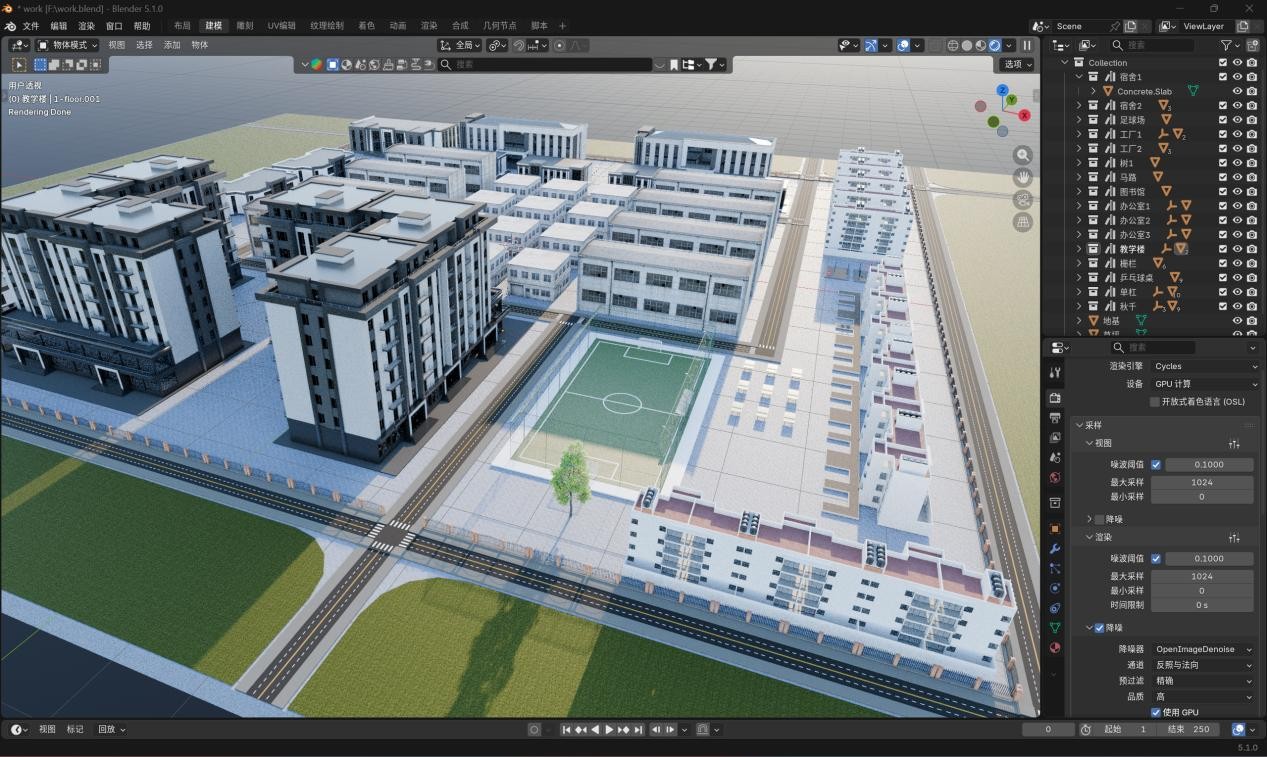

通过 Three.js 及专业工具进行建模与渲染的高端 3D 园区模型，结合动态热力图、动态调度线路图，实现流量监控与调度过程的可视化呈现：

图 6 数字孪生效果

（一）批流协同数据处理展示

采用”环形图+时序曲线图”组合图表，直观呈现 CICIDS 数据集及园区仿真流量数据的分布特征与变化规律：

图 3 批流数据分布

（左侧环形图展示离线批处理数据 CICIDS 与实时流数据园区仿真的训练集、验证集、测试集、攻击集结构比例，右侧时序曲线图展示不同时段流量变化趋势。）

其中，离线批处理数据 CICIDS 经过分层抽样、动态类别权重调整，生成高质量训练数据集；实时流数据通过边缘节点采集，本地轻量化处理后上传云端，两者协同为模型训练与实时检测提供坚实的数据支撑。

深度特征分析成果

基于 t-SNE 降维和 K-means 聚类算法，将高维流量特征（带宽利用率、连接数、数据包大小等）投影至二维空间，通过专业散点图实现特征可视化：

图 4 流量特征聚类与 AI 建模效果可视化图

（散点图采用不同颜色编码区分正常流量、已知攻击、未知攻击三类流量，标注攻击触发与流量爆满导致的特征空间异常聚集区域。）

通过颜色编码清晰展示不同类型流量的聚类分布，特别标注了攻击触发与流量爆满导致的特征空间异常聚集现象，为攻击检测提供了直观、精准的特征支撑。

应用价值与评分契合度

系统完整操作步骤

为适配全流程可复现、无卡顿的核心需求，制定标准化操作步骤：

前期部署准备

1. 环境配置：搭建边缘节点与云端服务器环境，安装 Docker 容器化部署工具，配置加密通信权限；
2. 依赖安装：边缘节点安装轻量化采集代理、裁剪版 iForest 模型依赖；云端安装 Hadoop、Spark、Kafka、Flink 等组件，配置 FastAPI 运行环境与 AI 模型依赖；
3. 数据准备：导入 CICIDS 数据集至云端 Hive 数据仓库，完成缺失值填充、异常值剔除，执行分层抽样与动态类别权重调整；
4. 模型部署：在云端训练混合 AI 检测模型，通过 FastAPI 封装为标准化接口；
5. 前端部署：部署 3D 可视化终端，配置 Three.js 渲染环境，启用实例化渲染、视锥体裁剪优化。

实时运行操作步骤

1. 启动边缘节点：启动边缘采集代理与本地轻量检测模型，开启与云端通信链路；
2. 启动云端服务：依次启动 Kafka 消息队列、Flink 实时流处理集群、数据湖仓与模型接口服务；
3. 流量仿真与处理：启动园区流量仿真生成器，Flink 消费 Kafka 数据并调用云端 AI 模型接口完成攻击检测；
4. 前端可视化操作：打开 3D 园区界面，悬停建筑查看实时流量汇总，切换热力图查看流量爆满分布，进入调度界面查看动态线路；
5. 异常场景测试：模拟流量爆满、网络攻击，验证”检测-告警-调度”闭环；
6. 模型迭代更新：云端定期重训 AI 模型并下发至边缘节点。

核心演示步骤

1. 快速启动系统：通过一键启动脚本启动边缘与云端所有服务，展示启动效率；
2. 3D 可视化演示：演示鼠标悬停交互、热力图显示、动态调度线路绘制；
3. 异常检测演示：模拟未知攻击，展示边缘轻检测、云端深分析的双重校验；
4. 调度闭环演示：模拟流量爆满，展示云端自动生成调度方案、边缘执行调度；

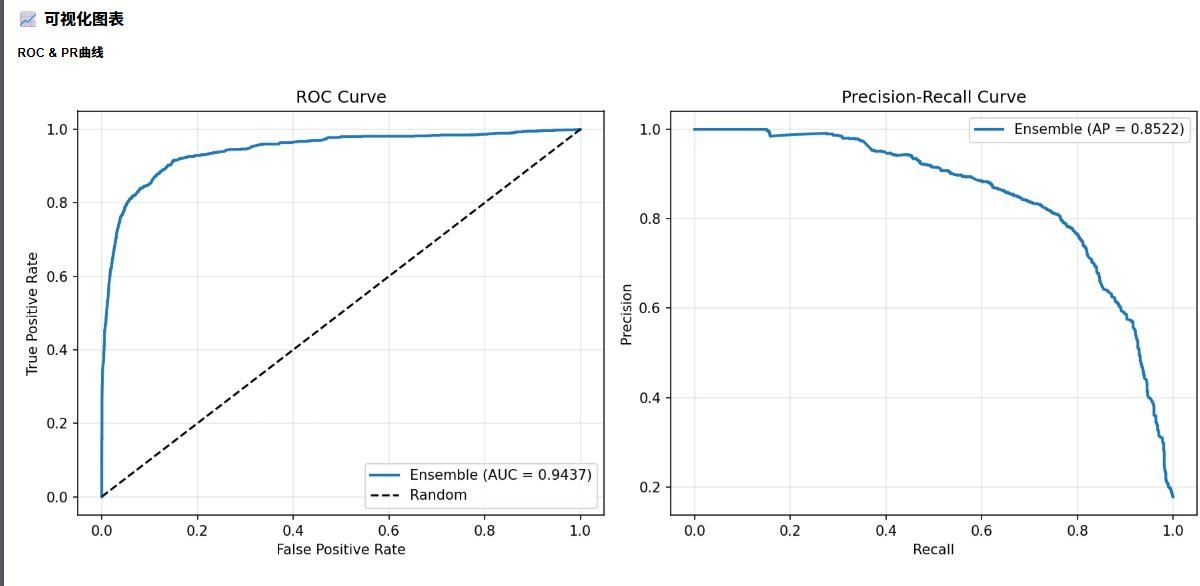

5. 性能指标展示：实时展示边缘检测延迟、云端调度响应时间、模型检测准确率等量化指标。

开发iForest、XGBoost、Autoencoder混合增强对偶检测引擎实现城域网络流量数据安全监控|附AI agent、skill和数据

人员分配方案

结合项目模块配置专业团队，明确分工、协同高效：

协作机制与进度管控

• 定期同步会议：每日晚 15 分钟简短同步会，每周 1 次进度复盘会，适配时间节点；
• 模块衔接机制：大数据完成数据处理后同步至 AI 算法模块训练，AI 完成部署后同步至后端对接接口，后端完成链路后同步至前端交互；
• 应急处理机制：测试工程师全程跟进，各模块预留应急时间，确保问题快速响应。

总结

核心问题与解决方案

• 问题一：城域流量监控为何难以兼顾毫秒级响应与高准确检测？ → 解决方案： 采用边缘-云端分层架构，边缘做 ≤30ms 轻量处置、云端做 ≤100ms 深度建模，分工避免单点瓶颈。
• 问题二：无标注流量下如何保证 90%+ 检测准确率？ → 解决方案： 融合 iForest 无监督、XGBoost 有监督、Autoencoder 重构误差预警，三方互补解决数据不平衡与未知攻击漏检。
• 问题三：运维人员如何快速定位攻击链路？ → 解决方案： 3D 园区可视化 + 动态热力图 + 动态调度线路图，将流量分布、攻击链路、调度过程透明化呈现。

技术创新与业务价值

1. 技术创新：提出”边缘感知-云端决策-协同自愈”三层架构，突破检测滞后、算力不均、可视化薄弱三大瓶颈。
2. 业务价值：攻击检测准确率 90%+、阻断率 92.3%，边缘 ≤30ms、云端 ≤100ms 量化指标可直接复用于园区、政务、企业场景。
3. 扩展价值：支持联邦学习场景下的分布式园区协作安全保障，具备医疗、金融等跨行业拓展潜力。

作者系城域网络安全方向分析师，拥有多年边缘计算与 AI 建模实战经验。
